01
制冷系統對潤滑油的要求
潤滑油是否適用于制冷系統,主要取決于潤滑油的特性能否滿足要求, 評價潤滑油品質的主要因素有:
1、粘度
2、與制冷劑的互溶性
3、熱化學穩定性
4、吸水性
1)、粘度
決定了滑動軸承中油膜的承載能力、摩擦功耗及密封能力。粘度大, 則承載力強, 密封性好, 但流動阻力較大。
汽車空調要求所用潤滑油的粘度較高,而固定式制冷系統,特別是家用電冰箱要求是用較低粘度的潤滑油。其主要原因是高粘度潤滑油可能在毛細管內形成蠟堵或油彈現象,影響毛細管的正常工作。

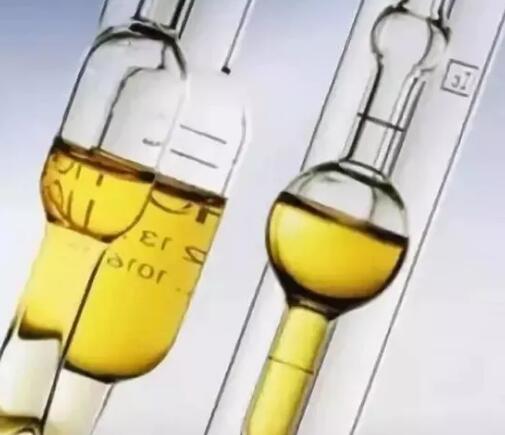

(烏氏粘度計)
2)、與制冷劑的互溶性
若互溶性好, 在換熱器傳熱管內表面不易形成油膜, 對換熱有利, 否則會造成蒸發溫度降低( 在蒸發壓力不變的前提下) ,蒸發器的制冷效果下降。
另外, 互溶性較好時, 在換熱器內不會發生池積現象, 有利于壓縮機回油。
但互溶使油變稀, 降低油的粘度, 導致壓縮機內油膜過薄, 影響壓縮機潤滑。
3)、熱化學穩定性
在制冷劑、油、金屬共存的系統中, 高溫會促使?jié)櫥桶l(fā)生化學反應, 導致油的分解、劣化, 生成沉積物和焦炭。潤滑油分解后產生的酸會腐蝕電氣絕緣材料。
4)、吸水性
若潤滑油具有較強的親水性, 會帶入一定量的水分進入系統, 在毛細管中水形成冰晶而堵塞系統, 從而形成冰堵現象。因而在采用親水性潤滑油的系統中, **安裝干燥過濾器。
02
潤滑油對壓縮機的影響
1)、制冷劑含油還會影響氣閥工作過程, 改變制冷劑熱力性質等, 從而導致壓縮機的制冷量和性能系數下降。
2)、壓縮機功耗隨含油量的增加而增加, 而排氣溫度正好相反, 隨著含油量的增加而降低。
3)、此外壓縮機排氣管道中的潤滑油內會溶解一定量制冷劑, 使壓縮機的實際排氣量減少。
4)、機械損壞:由于在壓縮機進氣口處潤滑油中溶解有一定量制冷劑, 潤滑油的粘度會降低, 導致潤滑效果下降, 容易造成壓縮機機械部件損壞。
5)、液擊:潤滑油由于溶解了制冷劑而導致體積增大, 在壓縮機啟動過程中, 曲軸箱中的壓力下降, 引起溶解于潤滑油中的制冷劑沸騰, 產生大量泡沫, 有可能將大量的油從曲軸箱帶入氣缸, 產生液擊, 損壞設備。
03
潤滑油對冷凝器的影響
當制冷劑中潤滑油含量非常低時( 約為 0. 01% ) , 冷凝器內換熱系數達到一個值, 但與純制冷劑時相比增幅不大, 總體上, 換熱系數隨著潤滑油含量的增加而降低。
同時由于潤滑油溶于制冷劑, 會導致制冷劑粘度增大, 從而使壓降增大。
總體而言: 潤滑油的存在會削弱冷凝換熱, 使冷凝器傳熱溫差增大, 冷凝壓力升高。
04
潤滑油對毛細管的影響
制冷劑含油影響毛細管流量的原因主要有兩個方面:
1)、因?yàn)橛偷恼扯冗h(yuǎn)高于制冷劑的粘度, 制冷劑中含少量油會增加混合物的粘度及相應的流動阻力, 并使制冷劑提前達到飽和狀態, 使得流量減小。
2)、油的表面張力遠遠高于制冷劑的表面張力, 制冷劑中含油會使混合物的表面張力增大, 阻礙制冷劑蒸發, 從而使汽化欠壓增大, 延緩制冷劑的蒸發, 從而增加毛細管的流量。
毛細管內有可能出現潤滑油與制冷劑相分離的現象, 會影響毛細管的工作。由于小型制冷設備( 如家用冰箱空調等) 的毛細管直徑很小( 約0. 6mm) , 相分離嚴重時會導致蠟堵現象。
05
潤滑油對蒸發器的影響
一、對傳熱、換熱系數等的影響
少量潤滑油:
制冷劑中溶有少量潤滑油可以增加制冷劑的表面張力, 從而改變其對管壁的表面浸潤性。此外還會在管內產生泡沫, 增加管內液體與管壁的浸潤面積, 同時將液膜拉薄, 沿管壁分布更均勻, 強化傳熱效果, 從而提高蒸發換熱系數
含油較多:
1)、含油較多時, 蒸發器中的蒸氣基本是純制冷劑氣體, 油的成分極少, 隨著蒸發的進行, 液相中的含油量逐步增加, 會在換熱器內表面形成油膜, 降低換熱系數,使蒸發曲線下降, 傳熱溫差增大。
2)、同時蒸發器出口處潤滑油中溶有部分未蒸發的制冷劑, 這部分潛熱無法被充分利用, 從而導致制冷量減小。
3)、蒸發器中潤滑油的存在將影響制冷劑沸騰時氣泡的形成, 減小氣泡的生成速度和頻率, 削弱成核過程中的熱傳遞, 從而降低換熱效果。
二、對壓降的影響
1)、在蒸發器末端, 隨著制冷劑的蒸發, 以及溫度升高造成的制冷劑在潤滑油中溶解度的降低,混合物中制冷劑含量越來越低, 混合物粘度逐漸增大, 從而直接造成蒸發器末端換熱系數的減小和壓降增加。
2)、當含油量達到 5% 時, 與無潤滑油時相比, 壓降增大了一倍。
壓降的增大, 一方面降低了壓縮機吸氣壓力, 導致壓縮機壓縮效率降低;
另一方面, 這又有利于潤滑油中溶解的制冷劑被釋出, 從而提高蒸發器的換熱效果。
三、分層現象
制冷劑在系統各部件內的溶解量不同, 造成制冷劑在油中的遷移現象。
制冷劑/ 油混合物隨溫度的降低將出現分層現象,潤滑油容易積存在毛細管及蒸發器上, 從而影響其換熱效果, 使制冷劑性能下降。
有可能出現相分離的地方就是蒸發器, 因?yàn)樵谡舭l(fā)器中制冷劑蒸發, 從而在蒸發器管路內表面上會形成液態的油膜。
油膜的粘度主要是由液相中潤滑油的濃度決定的。當油膜的粘度很大時, 制冷劑蒸氣的流速不足以將這些潤滑油帶出蒸發器, 從而積留在蒸發器中。
06
潤滑油對管路的影響
滑油在系統中流動時會黏附在壁面上形成油膜
1)、對于不能互溶的潤滑油和制冷劑, 這個問題可以通過在壓縮機排氣口處設一個油分離器來解決。
2)、對于更常用的可互溶潤滑油則不行, 潤滑油與制冷劑一起進入循環, 直到它通過進氣口再次回到壓縮機。這樣就需要考慮潤滑油在管路等部件中的流動, 尤其要考慮垂直管路, 這是因?yàn)橐節櫥涂朔亓罢扯扔绊懴蛏狭鲃?dòng)是很困難的。這樣制冷劑蒸氣就**有較高的流速, 但這又會造成壓降的增大。
3)、在蒸發器及回氣管的低溫區內, 溫度升高時, 混合液粘度由于油中制冷劑含量降低而升高;在高溫區, 制冷劑溶入量很少, 混合液的主要成分是潤滑油, 其粘度隨溫度的升高而降低。
這樣就存在一個粘度, 在設計管道時, 應以粘度和管道的傾斜角度為主要依據, 確定管徑及管內氣體的流速。
07
結論
1)、 對于氟利昂制冷系統:
當系統含油量小時,壓縮機質量流量增加, 蒸發和冷凝換熱性能增強;
當含油量較大時, 壓縮機功耗增加, 實際排氣量減少, 排氣溫度降低;蒸發冷凝換熱系數降低, 沿程摩擦壓降增大; 毛細管中液體段長度和質量流量減小, 引起系統制冷量的減小。
2)、冷凍油進入制冷系統,造成換熱器中潤滑油油池積、毛細管中蠟堵、冰堵、壓縮機中缺油和潤滑效果下降等現象。
因此需要合理設計系統和各部件, 控制系統的含油量, 使循環中的制冷劑能夠順利返回壓縮機, 避免壓縮機缺油。
